Datalogger digital
El Datalogger digital aporta las ventajas de la electrónica al mundo geotécnico. Puede conectar fácilmente una red inalámbrica de inclinómetros in situ en cadena en una perforación o excavación, extensómetros de perforación multipunto y otros sensores de los principales fabricantes del mundo.
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT1-283x300.png)
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT2-252x300.png)

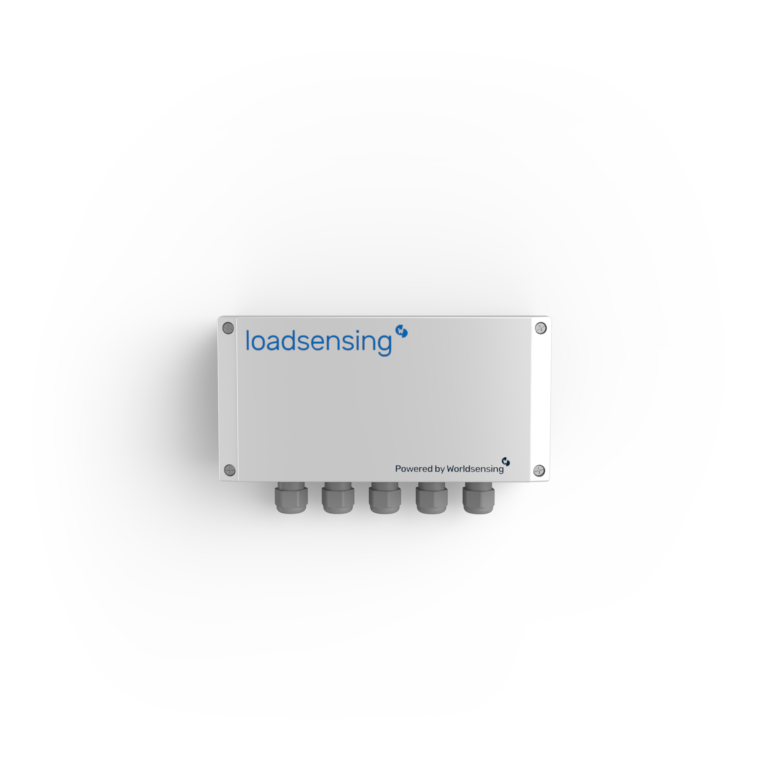

Datalogger de cuerda vibrante de 5 canales
El registrador de datos de cuerda vibrante es un dispositivo inalámbrico de borde de largo alcance y bajo consumo de energía, que pueden leer la mayoría de los sensores de cuerda vibrante del mercado, como piezómetros o extensómetros de perforación multipunto. Es ideal para grupos de sensores como galgas extensométricas y células de carga con tres o cinco sensores.
Hay dos modelos disponibles: un nodo de cuerda vibrante de cinco canales donde se pueden conectar hasta cinco sensores de cuerda vibrante al mismo tiempo, y un nodo de cuerda vibrante de un solo canal para un solo sensor.
Datalogger de cuerda vibrante de un canal
El registrador de datos de cuerda vibrante de un canal para un solo sensor se ofrece con una antena externa que mejora el alcance para aplicaciones de larga distancia, como galgas extensométricas o monitoreo de la presión del agua de los poros.
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT3.png)
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT4-300x214.png)
Datalogger de cuerda vibrante ultra robusto
El Datalogger ultra robusto de cinco canales está diseñado para ser empotrado en concreto prefabricado
- Tanto la placa electrónica como la de baterías se encuentran en el mismo lateral del datalogger.
- La antena para comunicación por radio también está fijada a la placa.
- El porta baterías tiene un pack de baterías SAFT de 3,6V C de capacidad doble (LSP26500-20F) que se debe conectar a un cable PCB.
- El conector USB se coloca dentro de la placa.
- El barómetro se ha deshabilitado desde el nodo, ya que este se empotrará en el hormigón por lo que perderá su funcionalidad (los datos del barómetro no serán válidos y aparecerán como fuera de rango).
- Se ha diseñado con una carcasa de policarbonato
Datalogger analógico
El analógico de cuatro canales admite la mayoría de entradas de sensores analógicos, como voltaje, 4-20mA, potenciómetro, FWB, termistor o PT100. Compatible con células de carga, galgas extensométricas y células de presión.
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT5-280x300.png)
![](https://terzaghi.mx/wp-content/uploads/2024/07/DT6.png)
Piconode
El piconodo LS-G6 de Worldsensing consta de un canal único configurable, un termistor y un nodo contador de pulsos. Es pequeño pero fiable, lo suficientemente robusto que puede instalarse discretamente en las obras. Es capaz de leer sensores para controlar los anclajes en el suelo, las grietas, la presión y la temperatura, entre otros.
Es compatible con sensores de diferentes salidas de señal analógica, como puente de Wheatstone completo, potenciómetro/ratiométrico, voltaje de un solo extremo y termistores, pero con la novedad de poder leer pulsos libres de potencial (contacto seco).
La antena en un piconodo está ubicada internamente en la cubierta superior de la carcasa. Los resultados de las pruebas de cobertura demuestran que en zonas urbanas se pueden alcanzar distancias superiores a cinco kilómetros.
